測量技術紹介
UAV（レーザードローン）による測量
レーザードローンを導入しました。山林でグラウンドデータを取得するには、レーザーが適します。
DJI MATRICE３００RTK、 Velodyne SCOUT-ULTRA、 SONY α6000

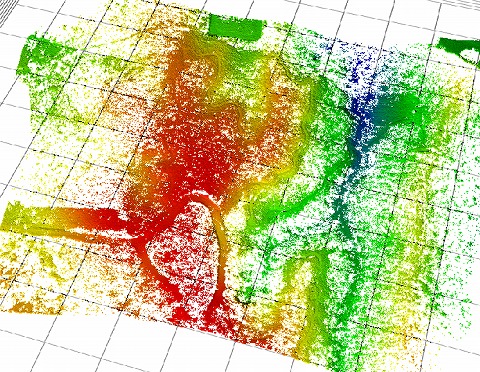

３Ｄ点群データのイメージです。山林で林道や川の地形を捉えることができます。
地上レーザースキャナー
UAVの飛行が困難な場所では地上レーザーが適します。
Trimble ＳＸ-10
模擬坑道の調査を行いました。
地上レーザーによる点群データのイメージです。
基準点測量
基準点は、境界杭や地形・地物を測るための基準として、作業のしやすい場所に設置します。三角点や電子基準点を既知点として測り、新たに設置した基準点の位置（座標）を計算します。点間距離によって、1級基準点（約1ｋｍ間隔）から4級基準点（約50ｍ間隔）まであります。基準点の精度が、全ての作業に影響しますので、とても重要な作業です。
GNSS測量機（スタティックおよびRTK兼用）
アンテナ・受信機（一体型）とデータコレクタです。
GLONASS対応により精度が上がりました。
GLONASS対応により精度が上がりました。
GNSS（スタティック）による基準点測量
数点で同時観測（受信）し、基準点間のベクトルを求めます。
トータルステーションによる基準点測量
前後の基準点にミラー（プリズム）を設置し、基準点間の角度と距離を測ります。
トータルステーション（ノンプリズム）
光波で距離を測ります。
御影石の三角点
軽量コンクリートの三角点
電子基準点
頂上がGPSアンテナです。常時稼動しています。
RTK-GPS
RTK-GPSを使った測量は、観測（受信）時間が短いのが利点です。
RTK-GPS（移動局）
移動局で10秒間以上観測（受信）します。
固定局と移動局とのベクトルで、位置（座標）が計算されます。
固定局と移動局とのベクトルで、位置（座標）が計算されます。
RTK-GPS（固定局）
固定点（基準点等）にGPSを設置します。
後方のポールについてる白い箱は無線アンテナです。
移動局と無線でデータ交信します。
後方のポールについてる白い箱は無線アンテナです。
移動局と無線でデータ交信します。
水準測量（標高を測る）
標高（高低差）を測るときはレベルと標尺という道具を使って測ります。GPSやトータルステーションでも高低差を測ることができますが、レベルのほうが正確です。
標尺を立てる
レベルによる水準測量
境界測量
境界杭設置
道路の境界杭を埋めているところです。
境界測量
トータルステーションで道路の境界杭を測っているところです。境界杭上にミラー（プリズム）つきのポールを立ててます。
調査
橋の調査
亀裂や変色があり、コンクリートが劣化してます。
管の調査
管の繋ぎ目にずれが生じ、漏水してます。
その他
横断測量
レベルとテープ（巻尺）を使って、道路の横断形状を測ります。トータルステーションで測ることもあります。
国有林の境界測量
国有林の境界測量は、傾斜の連続です。
